仕様

入力の種類

１～定格電流／ＤＣ０～５Ｖ，ＤＣ０～１０Ｖ，ＤＣ０～６０ｍｖ
　　　　　　　　ＤＣ１～５Ｖ，ＤＣ－５～５Ｖ，ＤＣ－１０～１０Ｖ
　　　　　　　　ＤＣ０～２０ｍＡ，ＤＣ４～２０ｍＡ

最大積算電流値

９９９９９９９９A-H/A-M（８桁表示）

プリセット測定値

９９９９９９A-H/A-M（６桁表示）

手動リセット

プリセット設定値

９９９９９９A-H/A-M（６桁表示）

供給時間設定値

９９９９(４桁表示)

時間レンジ
　9.999s(0.001s～)、99.99s(0.01s～)、999.9s(0.1s～)、
　9999s(1s～)、99min59s(1s～)、999.9min(0.1min～)、
　9999min(1min～)、99h59min(1min～)、999.9h(0.1h～)、
　9999h(1h～)

セットオーバー出力

リレー出力１点（1a AC250V/DC125V 10A）

メモリー機能

積算数
　リチウム電池によるバックアップ
　バックアップ機関:約７年（連続入力 ２５℃）

電源

ＡＣ１００～２４０Ｖ ５０／６０Ｈｚ

消費電力

３０ＶＡ ＭＡＸ

許容周囲温度

０～５０℃

許容範囲湿度

３５～８５％ＲＨ

重量

約２㎏

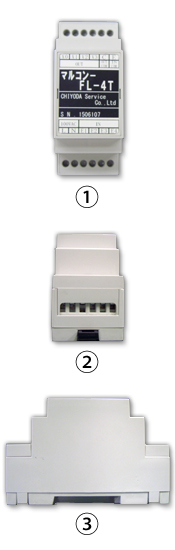

特徴

・90×35×58mm 150gの小型設計
・入力電源AC100V
・低消費電力設計
・信号出力(C-X0～X3)NPNトランジスタ出力
・入力4点,出力4点
・高速,高寿命,高信頼性のアイソレータ
・ノイズに強い

使用例

(1)	単一槽水位検出
(2)	複数槽水位検出
(3)	短絡検知
(4)	接点入力
(5)	抵抗値変化検知
(6)	電源なしアイソレータ 交流電圧入力
(7)	電源なしアイソレータ 直流電圧入力
(8)	制御機器のフィードバック、保護回路
(9)	スイッチ回路
(10)	従属制御
(11)	ラッチ回路

仕様

※本仕様は改良のため、予告なく変更する場合があります。
※ご要望により特殊仕様の製作も致します。
